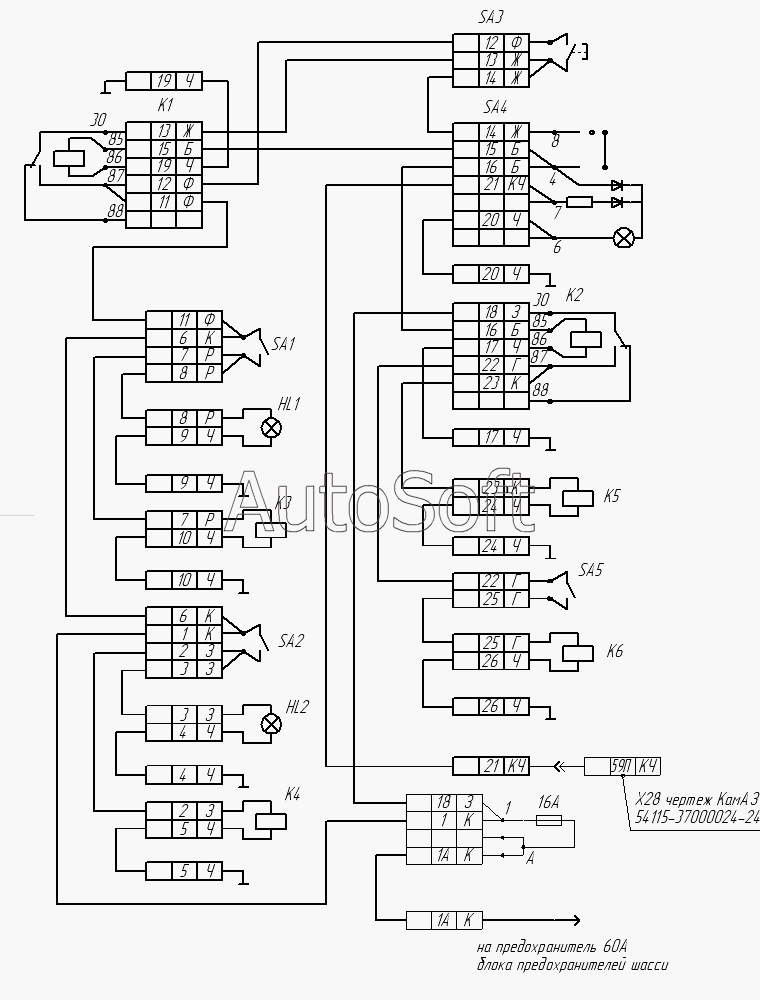

66065-3729011Э3 Схема электрическая принципиальная (с насосом)

+ -

Показать или скрыть метки

+ Увеличить изображение на 10%

- Уменьшить изображение на 10%

По размеру окна

К1, К2 К1, К2 К3, К4, К5, К6 К3, К4, К5, К6 К3, К4, К5, К6 К3, К4, К5, К6 HL1, HL2 HL1, HL2 SA1, SA2, SA5 SA1, SA2, SA5 SA1, SA2, SA5 SA3 SA4
